時控開關如何控制交流接觸器？

時控開關直接連接的負載功率大于1320w時，需要添加交流接觸器，由時控開關控制交流接觸器，交流接觸器來控制大功率電器。

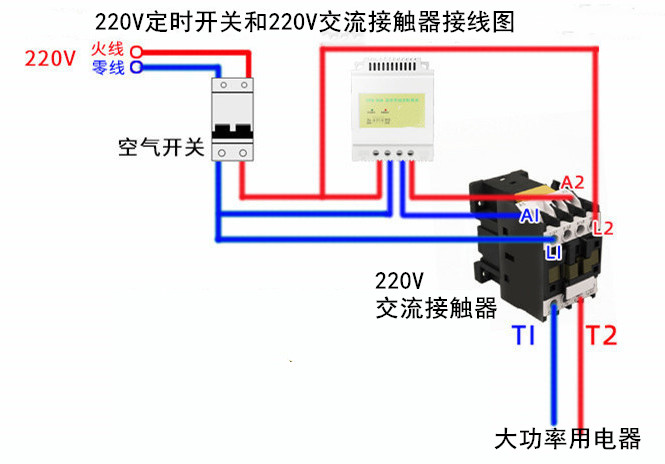

時控開關控制交流接觸器怎么接線？

1.市電接入空氣開關，空氣開關分清左零右火接在時控開關的進線。

2.把空氣開關的火零線連接交流接觸器的L1、L2上。

3.把時控開關出線連接到交流接觸器的A1、A2上。

4.把大功率用電器的火零線連接在交流接觸器的T1和T2上。

時控開關怎么控制多個交流接觸器？

時控開關控制多交流接觸器分為兩種情況：1.多組交流接觸器具同時開、關。2.多組交流接觸器不同時段開、關。

時控開關可以控制多組交流接觸器具同時開、關，但是要分清楚220V和380V，220V交流接觸器和380V交流接觸器不能混用。

時控開關不能控制多組交流接觸器在不同時間段進行單獨獨立的開、關。
