時控開關兩種不同的接線方式講解。

      時控開關可以說是一種智能開關（實現電器的自動開、關控制），可以設置按照星期、時、分開、關，可以手動控制，也可以自動控制，可以多時段的開、關，用來控制家里的用電器（比如說電燈）非常方便。

       今天咱們來看時控開關的接線，根據所帶電器的功率分為2種接線情況。

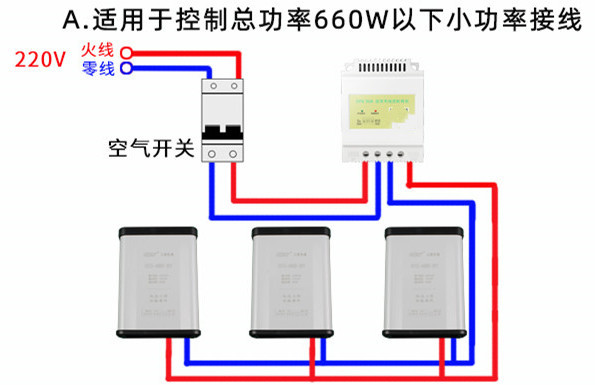

      1.電器的功率小，在時控開關的功率范圍之內（小于660W），可以直接接線，零線和火線接線順序不能接錯。

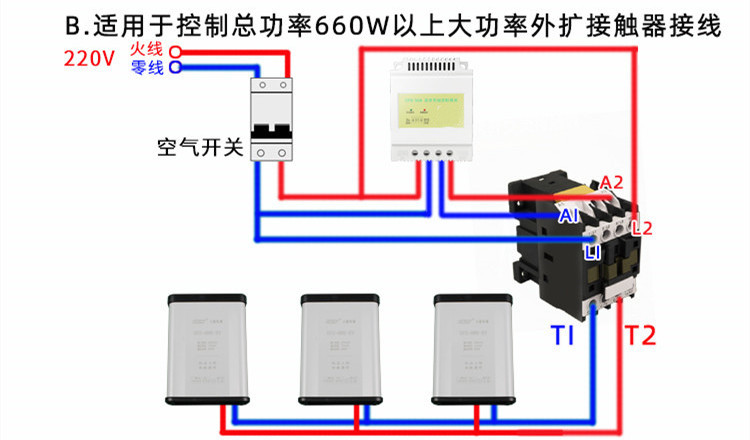

      2.電器的功率比較大（大于660W），時控開關無法直接控制,可以加一個交流接線器，用時控開關控制交流接觸器組成控制回路，主電路通過交流接觸器的主觸點連接負載。
